Elektrolyse Teststand für bis zu 3 Elektrolyse-Zellen

Electrolysis cell test rig

Dieser Elektrolyse Teststand für bis zu 3 Elektrolysezellen wurde mit Blick auf Zuverlässigkeit und Vielseitigkeit entwickelt.

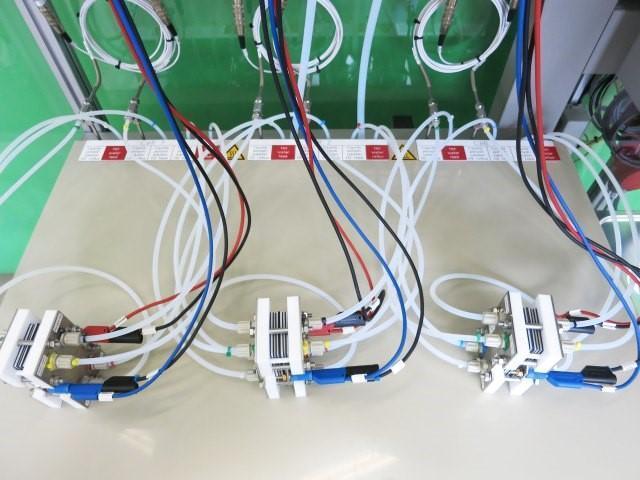

Jede Elektrolysezelle in diesem System ist mit zwei Pumpen verbunden, die eine genaue Steuerung sowohl des Anoden- als auch des Kathodenkreislaufs gewährleisten. Die Anlage umfasst zwei 5-Liter-Edelstahltanks mit Temperatur- und Füllstandsmessung und -regulierung, um die idealen Bedingungen für Ihre Experimente zu gewährleisten. Der Thermostat kann Temperaturen von bis zu 80°C erreichen und gibt Ihnen die Kontrolle über die Umgebungsparameter.
Sie können die Durchflussrate der Temperaturregelung für jede Zelle unabhängig voneinander einstellen, so dass Sie Ihre Experimente genau auf Ihre Anforderungen abstimmen können.

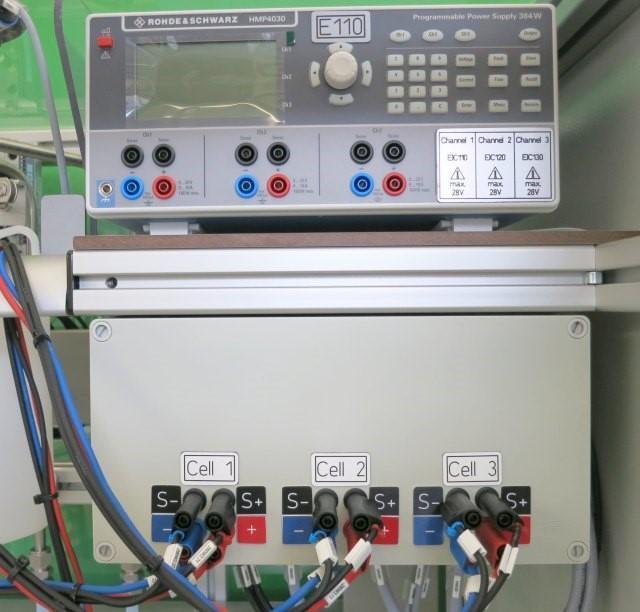

Die Fernsteuerung der Stromversorgung ist mit unserem Elektrolyse Teststand ein Kinderspiel. Ee verfügt über drei unabhängige Kanäle, so dass Sie die vollständige Kontrolle über Strom- oder Spannungseinstellungen haben. Dieses Maß an Kontrolle ist für präzise Experimente von unschätzbarem Wert.
Die modulare Erweiterbarkeit des Automatisierungssystems, das in einem Schaltschrank untergebracht ist, ermöglicht es Ihnen außerdem, Ihre Forschungskapazitäten mühelos zu erweitern. Die benutzerfreundliche Bedienung vereinfacht Ihre Arbeit. Steuern Sie das staub- und strahlwassergeschützte (IP65) System direkt von Ihrem PC aus. Mit der Rezeptursteuerung können Sie alle drei Testzellen unabhängig voneinander verwalten und so Ihre Experimente effizienter und bequemer gestalten.

Merkmale:

  • Separate Pumpen für höchste Präzision: Jede Zelle verfügt über separate Pumpen für den Anoden- und den Kathodenkreislauf und gewährleistet so höchste Genauigkeit bei Ihren Tests.
  • Volle Kontrolle der Temperatur: Zwei 5-Liter-Edelstahltanks mit Temperaturkontrolle garantieren eine ideale Umgebung für Ihre Experimente. Ein Thermostat mit einer Wassertemperatur von bis zu 80 °C sorgt dafür, dass alles genau richtig ist.
  • Unabhängige Temperaturregelung: Stellen Sie die Durchflussrate der Temperaturregelung für jede Zelle individuell ein, um Ihre spezifischen Anforderungen zu erfüllen.
  • Steuern Sie Strom und Spannung: Mit einer fernsteuerbaren Stromversorgung mit 3 unabhängigen Kanälen können Sie mühelos Strom oder Spannung steuern.
  • Sicher und modular: Unser vollständig geschlossenes System umfasst eine Polypropylen-Auffangwanne für zusätzliche Sicherheit. Außerdem ist es mit einem modularen Automatisierungssystem in einem Schaltschrank leicht erweiterbar.
  • Benutzerfreundliches Interface: Bedienen Sie alles von Ihrem PC mit Staub- und Strahlwasserschutz (IP65) direkt am System. Nutzen Sie die Vorteile der Rezeptursteuerung, um alle drei Prüfzellen unabhängig voneinander zu verwalten.

Technische Spezifikationen:

BeschreibungEinh.Wert
Abmessungen L x T x Hmm1200 x 800 x 1990
Gewichtkg376
Druck im Kreislaufbar-0,1 bis 0,5
Druck im Temperierkreislaufbar-0,1 bis 5
Temperatur°C5- 80 °C
zul. Umgebungstemperatur °C10 – 35 °C
Stromversorgung400 V/ 50 Hz 3 Ph. 16 A
AnschlussCEE-Stecker, 16A
Leistungsaufnahme max.kW4,5
Not-Aus-Knöpfe1 Stk. vorne
RechnerBildschirmintegriert, IP65, 8 GB RAM, SSD 256 GB, CPU Intel Core i5, Betriebssystem Windows 10 Enterprise, Vers. 2019 LTSC
SteuerungSiemens S7 ET 200SP CPU 1510SP
SCADA-Software Simatic WinCC V7
