Kombinierter Wirbelschicht- und Festbettreaktor

Dies ist eine Mehrzweckanlage mit zwei Reaktoren, die sowohl für den Festbett- als auch für den Wirbelschichtbetrieb ausgelegt sind. Jeder Reaktor verfügt über einen Mehrzonenofen für eine präzise Temperaturregelung und maximale Prozesskontrolle.
Diese Anlage bietet ein hohes Maß an Flexibilität mit 12 Gasdosieroptionen und 2 Flüssigkeitsdosiermöglichkeiten. Ein integrierter Gasphasenchromatograph (GC) erlaubt die Gasanalyse an unterschiedlichen Stellen, so dass Sie stets die Edukt- und Produktqualität überwachen können. Durch einen zusätzlichen Verdampfer für Reinstwasser kann ein breites Spektrum von Verarbeitungsanforderungen erfüllt werden. Die Anlage ist somit multifunktional für eine Vielzahl unterschiedlicher Verfahren nutzbar.

Für eine umfassende Kontrolle der Mehrzweckanlage ist diese nicht nur vollständig automatisiert, sondern verfügt zusätzlich über eine innovative Rezeptsteuerung, mit der Prozessführungen optimiert werden können. Durch die Verwendung eines industriellen Steuerungssystem wird dabei ein Maximum an Zuverlässigkeit sichergestellt.

Merkmale:

  • Mehrzweck-Anlage für zahlreiche Verfahrensoptionen.
  • 2 Reaktoren Röhren-/Wirbelschicht mit Mehrzonen-Ofen.

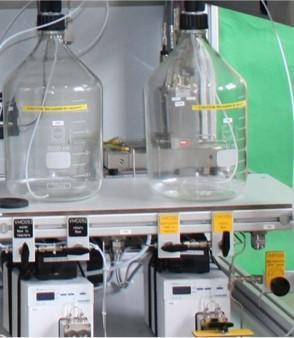

  • 12 Gasdosierungen / 2 Flüssigkeitsdosierungen.
  • Gasphasenchromatograph (GC) / Verdampfer für integrierte Analytik.
  • Vollständig automatisiert mit industriellem Kontrollsystem.

Technische Spezifikationen

BeschreibungEinheitWert
Abmessungen L x T x Hmm2250 x 1000 x 1950
Gewichtkg750
Elektrischer Anschluss3P ~ 220 V / 60 Hz / 36 A
Umgebungsbedingungen°C10 bis 40
Rohr-Reaktor (Hochtemp.-Edelstahl)PS = 40 bar bei TS = 700 °C / PS = 100 bar bei TS= 400 °C, empfohlener max. Betriebsdruck 80 % von PS
Wirbelbett-Reaktor (Quarzglas)barPS= 0,5 bar /TS= 1000 °C
Medienz.B. Wasserstoff, Methan, Kohlendioxid, Sauerstoff, Propan, Luft
Sonstiges7-Zonen Heizung-Rohrofen, 3 Zonen Wirbelbettreaktor, GC
KühlerkW2.2
Automatisierung24/7 Steuerung mit schrittweisem Rezeptursystem
