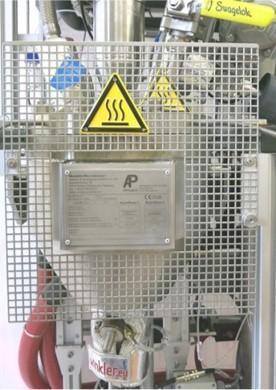

4 l Schmelze-Polykondensationsreaktor

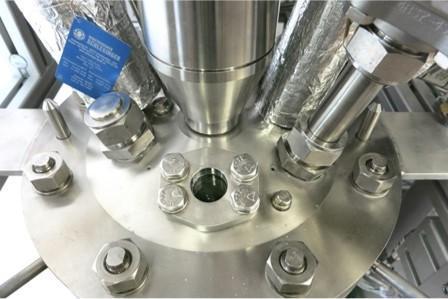

Dieses System umfasst einen 4-Liter-Polykondensationsreaktor als Hauptreaktor. Die optimale Menge an Schmelze ist ca. 2 kg. Es verfügt über 2 Dampfstrecken. Zum einen gibt es eine Kolonne als Dephlegmator mit anschließendem Kondensator. Damit kann eine leicht flüchtige Komponente abgetrennt werden und gleichzeitig eine Komponente mit höherem Siedepunkt kondensiert und zurück gewonnen werden. Zum anderen gibt es einen geraden Rohrkondensator, in dem unter hohem Vakuum eine Komponente abgetrennt werden kann. Der Rohrkondensator mit Doppelmantel erlaubt eine einfache Reinigung dieses Teils, falls es einmal von Oligomeren verstopft werden sollte.

Darüber hinaus verfügt die Anlage über 2 Edelstahltanks mit jeweils 1 L Fassungsvermögen sowie eine Kühlfalle und einen Dewar-Behälter zur Kondensation flüchtiger Bestandteile. Die Anlage kann somit sowohl im Vakuum als auch bis 12,8 bar Betriebsdruck betrieben werden. Das Hochtemperatur-Thermostat erlaubt Vorlauftemperaturen bis 330 °C und ist zur Schonung des Öls mit Stickstoff überlagert. Das Bodenventil mit Auslassdüse ist beheizt.

Die Heizleistung und die Betriebstemperatur werden durch separate Thermostate für den Reaktormantel und die Kolonne sichergestellt. Die Anlage ist voll automatisiert und mit einem industriellen Prozessleitsystem ausgestattet. Ein anpassbares Rezeptsystem zur Einstellung verschiedener Prozessabläufe gewährleistet eine flexible Definition der Prozessschritte und ermöglicht einen reproduzierbaren Betrieb.
