Unser Elektrosynthese-Teststand bietet bereits in der Basiskonfiguration die Flexibilität der Parallel- oder Reihenschaltung von bis zu 3 Stacks mit der Möglichkeit, Spannung und Strom im Bereich von 0 – 12 VDC zu regeln und einen maximalen Strom von 66,7 A zu liefern. Andere Konfigurationen sind jederzeit auf Anfrage möglich.
Jeder Stack kann unabhängig gesteuert werden, und Sie haben die Möglichkeit, den Elektrolyt nach Bedarf zu zirkulieren. Das System umfasst einen vollautomatischen Reinigungs- und Spülprozess für die Reaktoren. Darüber hinaus können Sie das System um zusätzliche Prozessstufen erweitern, wie z. B. mit unserem integrierten Filtertrockner oder unserer Batch-Rektifikationskolonne.
Für eine präzise Temperaturregelung sind die Stapel, die Zuführung und die Produktbehälter mit einem Thermostaten ausgestattet und die gesamte Anlage wird über ein industrielles Steuerungssystem geregelt.
Merkmale:
- Elektrosynthese Teststand für Parallel- oder Reihenschaltung von bis zu 3 Stacks
- Mehrere Edukt- und Produktbehälter

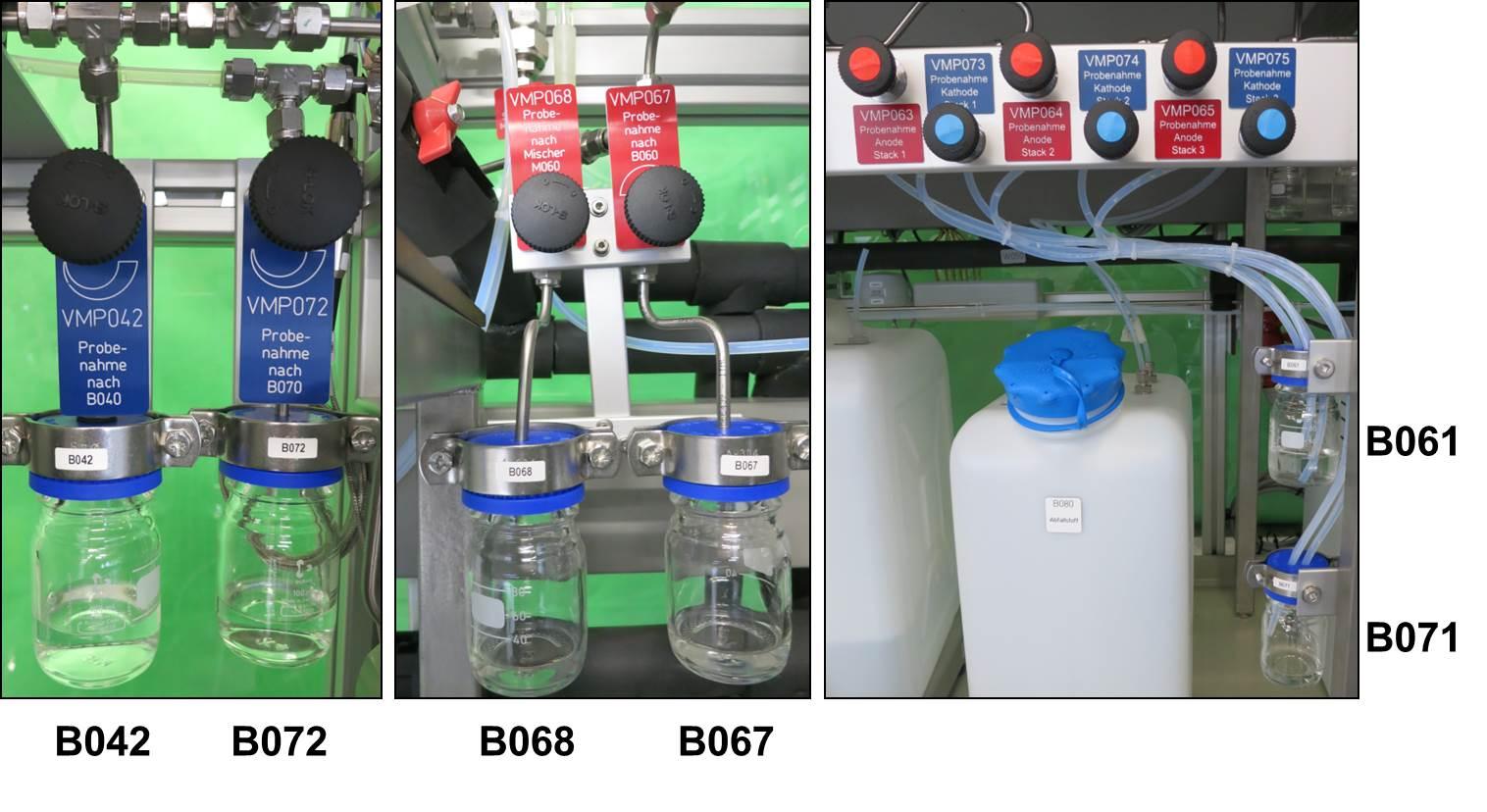

- Diverse Probenahmestellen
- Max. 66,7 A bei 0 – 12 VDC, Spannung und Stromstärke regelbar
- Unabhängige Durchströmung der Stacks mit je 2 regelbaren Kreislaufpumpen für den Elektrolyt auf Kathoden- und Anodenseite
- Automatisierte Elektrolyt-Dosierung in die beiden Kreisläufe
- Vorheizer in den Elektrolytkreisläufen

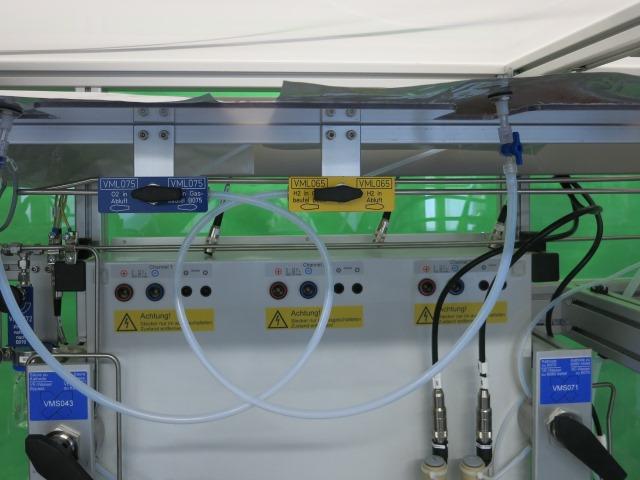

- Beheizte Gas-Flüssig-Abscheidebehälter mit Füllstandsanzeige
- Vollautomatische Reinigung und Spülung der Reaktoren
- Erweiterbar um zusätzliche Aufarbeitungsstufen wie unseren integrierter Filtertrockner oder unsere Rektifikationskolonne.
Technische Spezifikationen
| Beschreibung | Einheit | Wert |
| Abmessungen L x T x H | cm | 180x85x195 |
| Gewicht | kg | ~300 |
| Auslegungsdruck | bar | 0,5 |
| Auslegungstemperatur | °C | 80 |
| Umgebungstemperatur | °C | 35 |
| Stromversorgung | 400 V/50 Hz – 3 | |
| Hauptsicherung | A | 17 |
| Leistungsaufnahme max. | kW | 7,6 |
| Steuerung | Siemens – ET200S-CPU-PN | |
| Anzahl Ein- Ausgänge digital | DI: 24, DO: 20, Ser. Interf.: 2 | |
| Ein- Ausgänge analog | AI: 36, AO: 16, Net.: 1 |
