Kombinierter Filtertrockner

Dieser kombinierte Filter und Trockner besteht aus einem beheizten Mantel mit einer abnehmbaren Filterplatte. Das Rührwerk ist in der Höhe verstellbar und kann zur Unterstützung der Produktentnahme verwendet werden. Es ist nur ein Minimum an manueller Kontrolle erforderlich, da das System die automatische Steuerung von Druck, Vakuum und Temperatur ermöglicht. Das Produkt kann durch Kippen des Filtertrockners leicht entnommen und anschließend luftdicht in einzelne Beutel verpackt werden.
Der Filtertrockner kann Suspensionen bis zu 3 L mit einem maximalen Filtervolumen von 0,5 L verarbeiten.

Datenblatt herunterladen

Kompakte Bauweise

Dieser kombinierte Filtertrockner misst 730-1000 x 600 x 1600 mm (B x T x H). Dieses kompakte Design ermöglicht eine platzsparende Aufstellung bei gleichzeitig hervorragender Leistung.

Die gesamte Anlage ist mit robusten Rollen ausgestattet, die Ihnen die nötige Flexibilität bieten, um Ihre Anlage mühelos zu bewegen und an verschiedene Standorte anzupassen.
Trotz ihrer Kompaktheit verfügt die Anlage über eine Reihe integrierter Zusatzkomponenten, die sicherstellen, dass Sie alles haben, was Sie brauchen:

• Heiz-Kühl-System: Ermöglicht eine präzise Temperaturregelung zur Optimierung Ihrer Prozesse.
• Filtratsammler: Sorgt für eine einfache und effiziente Filtration und Produktsammlung.
• Vakuumpumpe: Gewährleistet einen zuverlässigen Vakuumbetrieb für Ihre Anwendungen.
• Kühler: Regelt die Temperatur in Ihrem System und verhindert eine Überhitzung.
• Stickstoffspülung: Bietet Schutz vor unerwünschter Oxidation und schafft eine Schutzatmosphäre.
• Automatische Steuerung: Ermöglicht eine einfache Steuerung und Überwachung aller Prozesse.

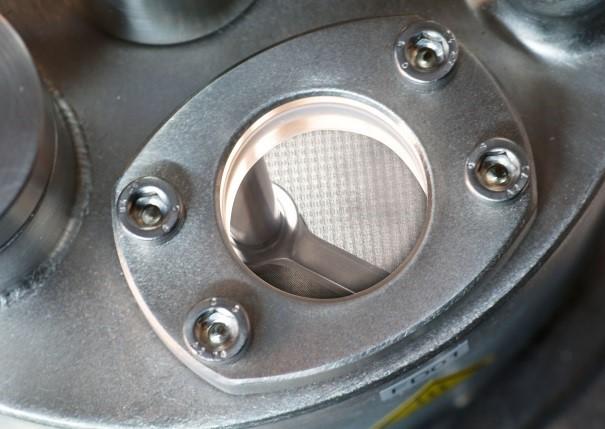

• Schauglas und Lichtglas: Ermöglicht die visuelle Überwachung und Kontrolle Ihrer Prozesse.

Optimaler Trocknungsprozess mit unserem kombinierten Filtertrockner

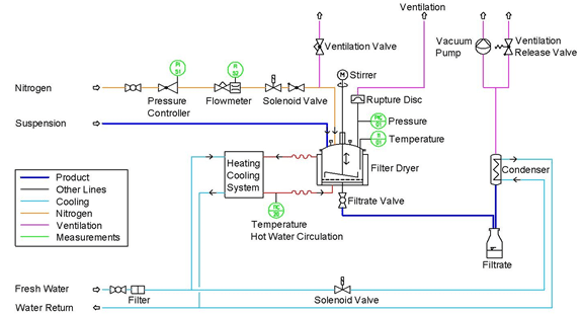

Druckwasserzirkulationssystem für Filtermantel und -platte: Unser Filtertrockner verfügt über ein Druckwasserkreislaufsystem mit einer Heizleistung von 1,5 kW, das Temperaturen von bis zu 140°C ermöglicht. Es umfasst auch eine Wasserkühlung mit einem Wärmetauscher für eine effiziente Temperaturregelung.

Direkte Beheizung der Sandwich-Metallfilterplatte: Diese direkte Heizmethode gewährleistet eine optimale Wärmeübertragung auf die Filterplatte.

Mantelverlängerung unter der Filterplatte und zusätzliche Isolierung an der Unterseite: Durch die Verlängerung des Mantels unter der Filterplatte und die zusätzliche Isolierung am Boden minimieren wir den Wärmeverlust und sorgen so für einen energieeffizienten und homogenen Trocknungsprozess.

Durchmischung des Filterkuchens mit einem höhenverstellbaren Rührwerk: Der Filtertrockner ist mit einem höhenverstellbaren Rührwerk ausgestattet, das eine gleichmäßige Durchmischung des Filterkuchens ermöglicht. Dies fördert einen gleichmäßigen und effizienten Trocknungsprozess.

Effiziente Filtration und einfache Wartung

Austauschbare Sinter-Mesh-Filterplatte mit verschiedenen Maschenweiten (erhältlich von 1 bis 200 µm): Unser System ist mit einer austauschbaren Sintergewebe-Filterplatte ausgestattet. Diese unterstützt von Maschenweiten von 1 bis 200 µm.

Kein Papierfilter erforderlich, aber als Option möglich: Durch den Wegfall von Papierfiltern reduzieren wir nicht nur die Verbrauchsmaterialien, sondern verbessern auch die Wärmeübertragung und die mechanische Stabilität während des Rührvorgangs. Es ist aber auch eine Spannvorrichtung für Papier oder Tuchfilter vorgesehen.

Einfaches Öffnen mit Klemmflansch: Der gesamte Filtertrockner ist für einen einfachen Zugang und eine einfache Wartung konzipiert. Er verfügt über einen schnellen Öffnungsmechanismus mit einem Klemmflansch für eine bequeme Öffnung des Filters.

Leicht zu reinigende Anschlüsse: Unser System ist mit leicht zu reinigenden Anschlüssen ausgestattet, die eine problemlose und effiziente Wartung ermöglichen. Zudem verfügt die Anlage über integriertes Cleaning-in-Place-Reinigungsystem.

Maximale Flexibilität

• Vakuum- und Druckfiltrationsoptionen: Unser System bietet sowohl die Möglichkeit der Vakuum- als auch der Druckfiltration. Wählen Sie die Methode, die sich am besten für Ihre spezielle Anwendung eignet.
• Steuerbare Vakuumpumpe für schonende Trocknung: Der kombinierte Filtertrockner verfügt über eine steuerbare Vakuumpumpe, die einen allmählichen Druckabbau ermöglicht. Dieser kontrollierte Prozess gewährleistet eine schonende Trocknung, wodurch die Qualität Ihrer Produkte sichergestellt ist.
• Steuerbare Stickstoffspülung und Inertisierung: Für Anwendungen, die eine kontrollierte Atmosphäre erfordern. Unser System ermöglicht die Verwendung von Stickstoffspülung und Inertisierung, um die gewünschten Bedingungen aufrechtzuerhalten.
• Große Öffnung mit anpassungsfähigem Kegelschliff (Größe 29/32): Das System erlaubt eine flexible Anpassung an Kegelschliffe der Größe 29/32 oder eine direkte Produktentnahme. Dies gewährleistet die Kompatibilität mit einer breiten Palette von Laborglasbauteilen.

Schnelle Produktentnahme

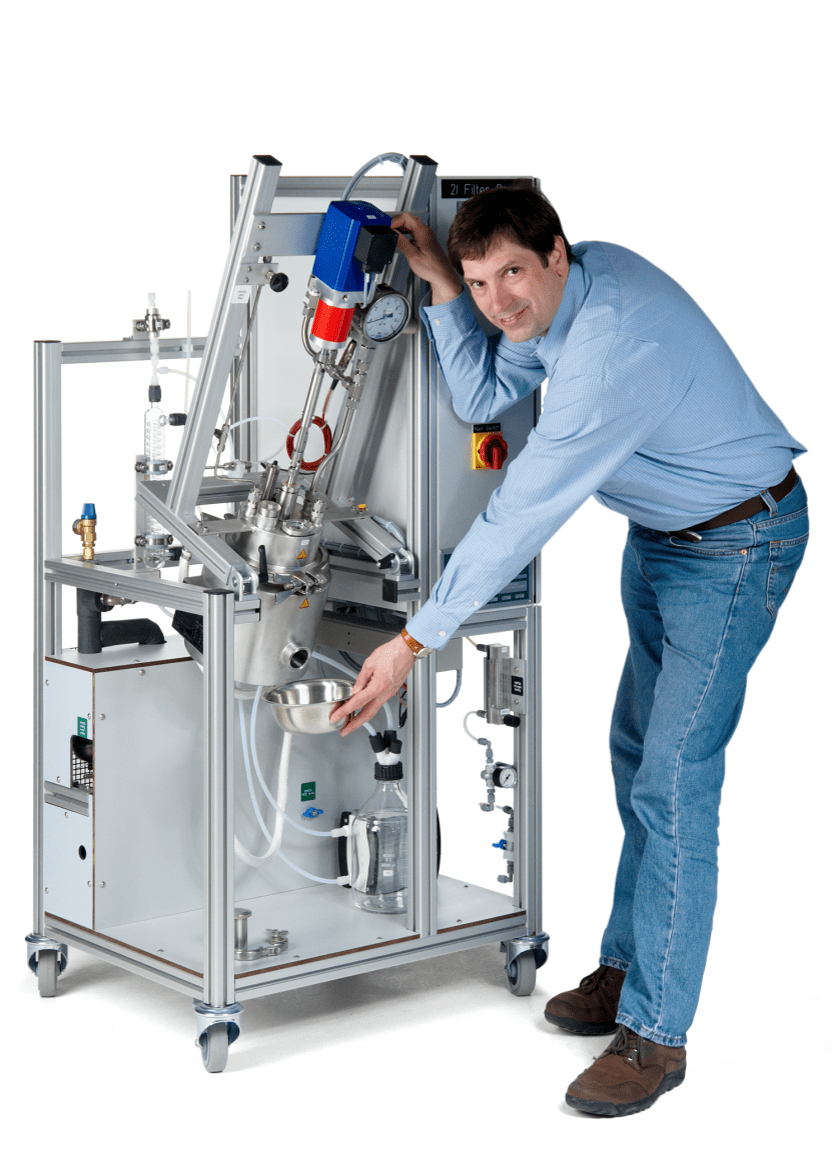

Kippbare Konstruktion für solide Entnahme ohne Öffnen des Deckels: Die kippbare Konstruktion erlaubt die Entnahme von Feststoffen, ohne dass der Deckel geöffnet werden muss. Diese Konstruktion vereinfacht den Wartungsprozess und minimiert die Ausfallzeiten.

Seitliche Entnahmeöffnung (Größe 40 mm) mit Klemmflansch und Stopfen: Der Filtertrockner verfügt über eine seitliche Entnahmeöffnung mit einer Größe von 40 mm. Komplett mit Klemmflansch und Stopfen für einen sicheren und unkomplizierten Zugang.

Option zum Anschluss eines Plungerventils zur Produktentnahme ohne Luftkontakt: Für zusätzlichen Komfort und Produktreinheit kann unser System mit einem Kolbenventil ausgestattet werden. Die Produktentnahme wird dadurch ohne Kontakt mit der Atmosphäre gewährleistet.

Einfacher Austausch von Standard-Laborflaschen als Filtratgefäß: Verwenden Sie Standard-Laborflaschen als Filtratgefäß. Dies erlaubt einen einfachen und schnellen Austausch, vereinfacht den Prozess und reduziert die Ausfallzeiten während des Betriebs.

Zuverlässige Automatisierung

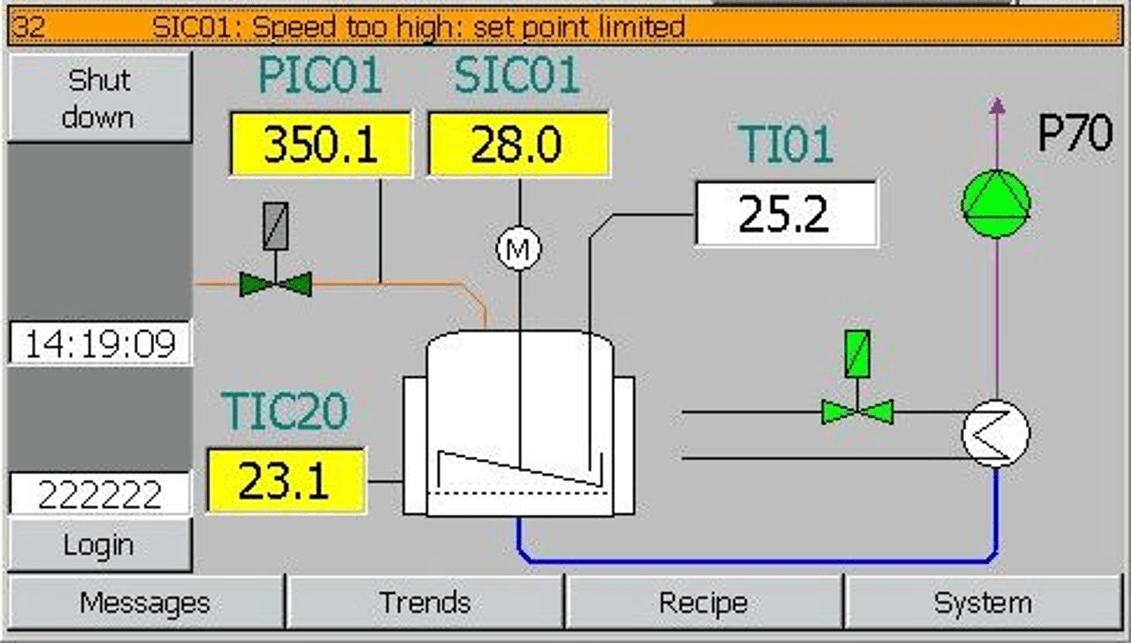

• Industrietaugliches Touchpanel-Steuerungssystem: Unser System ist mit einem industriellen Touch-Panel-Steuerungssystem ausgestattet, wodurch es einen robusten und zuverlässigen Betrieb gewährleistet.
• Benutzerfreundliche Touch-Panel-Bedienoberfläche: Die Touch-Panel-Bedienoberfläche bietet eine intuitive und benutzerfreundliche Plattform für die Steuerung und Überwachung des Systems.
• Konfigurierbare Rezepturschritte: Sie haben die Flexibilität, Rezepturschritte zu konfigurieren, was eine individuelle und präzise Steuerung Ihrer Prozesse ermöglicht.
• Sicherheitsmaßnahmen für Temperatur und Druck: Sicherheit hat oberste Priorität, und das System umfasst Funktionen zur Überwachung und Steuerung von Temperatur und Druck. Dadurch ist ein ein sicherer und zuverlässiger Betrieb gewährleistet.
• Textbasierte Status- und Alarmmeldungen: Das System liefert detaillierte textbasierte Status- und Alarmmeldungen, die in Echtzeit über die Leistung des Systems und eventuell auftretende Probleme informieren.
• Akustischer Alarm: Für zusätzliche Sicherheit und Aufmerksamkeit ist ein akustischer Alarm in das System integriert, welcher die Bediener auf kritische Situationen oder Alarme hinweist.
